西安青鹏UPS电源蓄电池批发代理商刘元销售遇到：“科华YTR3320在车间UPS电源布线后没几天，线缆就发热发烫，一股焦糊味吓得工人赶紧停机！”“因为布线不规范，20KVA的UPS带不动生产线设备，电压忽高忽低，刚生产的一批零件全报废！”“更吓人的是，有客户因为乱布线导致短路起火，不仅设备烧了，还差点引发火灾，损失几十万！”
尤其是20KVA级的工业UPS电源，像科华UPS电源YTR3320这种大功率设备，布线要是不专业，不仅发挥不出设备性能，还会埋下发热、短路、起火的安全隐患。今天就给大家带来科华UPS电源YTR3320 20KVA专属布线指南，同时把设备详情、技术参数、续航配置方案和真实安全案例讲透，帮大家彻底避开布线和用电安全坑！
可能有工业老板会说，“不就是接几根线吗？找个电工随便弄弄就行”。这话可真要不得！20KVA级UPS电源的电流强度极大，普通布线用细线缆、接虚接口、乱走线路，电流通过时电阻会变大，必然导致发热，轻则设备停机、零件报废，重则引发火灾。而科华YTR3320作为三相在线式大功率UPS，对布线的规范度要求更高，只有按标准布线，才能发挥它20KVA的额定容量优势，同时保证长期安全运行。先给大家把这款设备的核心详情和技术参数讲清楚，布线方案才能更精准匹配。
科华YTR3320是专为工业场景设计的三相在线式双变换UPS电源，额定容量20KVA，额定输出功率18000W，能轻松带动中型生产线、大型数据中心服务器集群、工业机器人工作站、大型仓储冷链系统等大功率负载。它采用DSP全数字化控制技术，能精准调控输入输出电压、频率，就算电网出现波动、浪涌等异常，也能输出稳定纯净的电力，保护后端精密工业设备不受损伤。

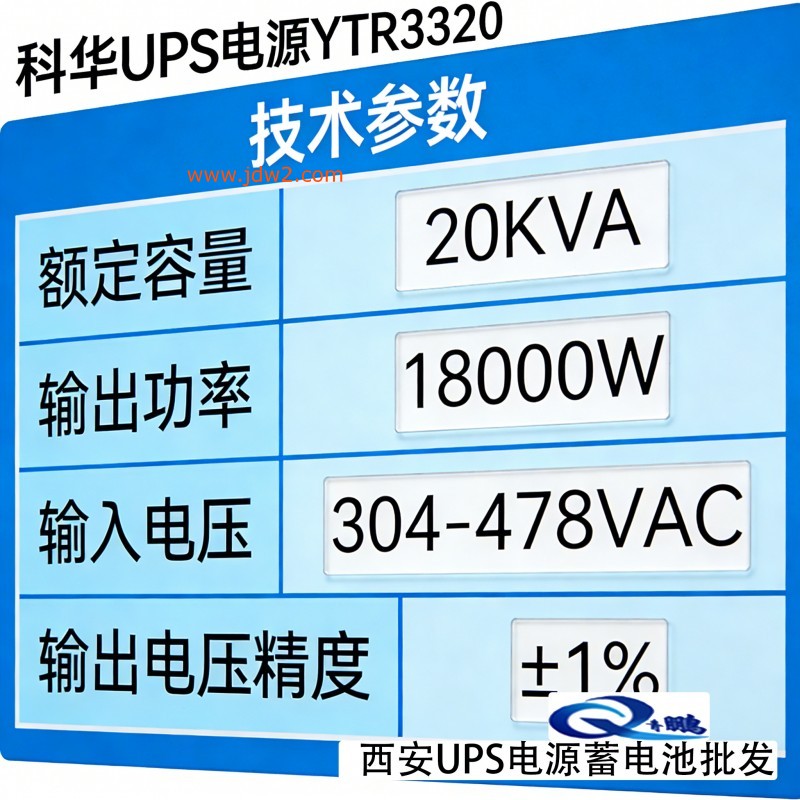

关键技术参数必须划重点：输入电压范围宽至304-478VAC，适配工业380V三相电标准，不管是老旧厂房的不稳定市电，还是工业园区的复杂电网环境，都能完美兼容；输出电压精度380V±1%，频率精度50Hz±0.1%，谐波失真度＜3%，能满足精密加工设备对电力质量的严苛要求。更重要的是它的安全防护配置，自带过载保护、短路保护、过温保护、浪涌保护等多重机制，再配合规范布线，能形成双重安全保障。但要注意，这些安全功能的前提是“布线合规”，要是布线出问题，再完善的防护也难发挥作用。

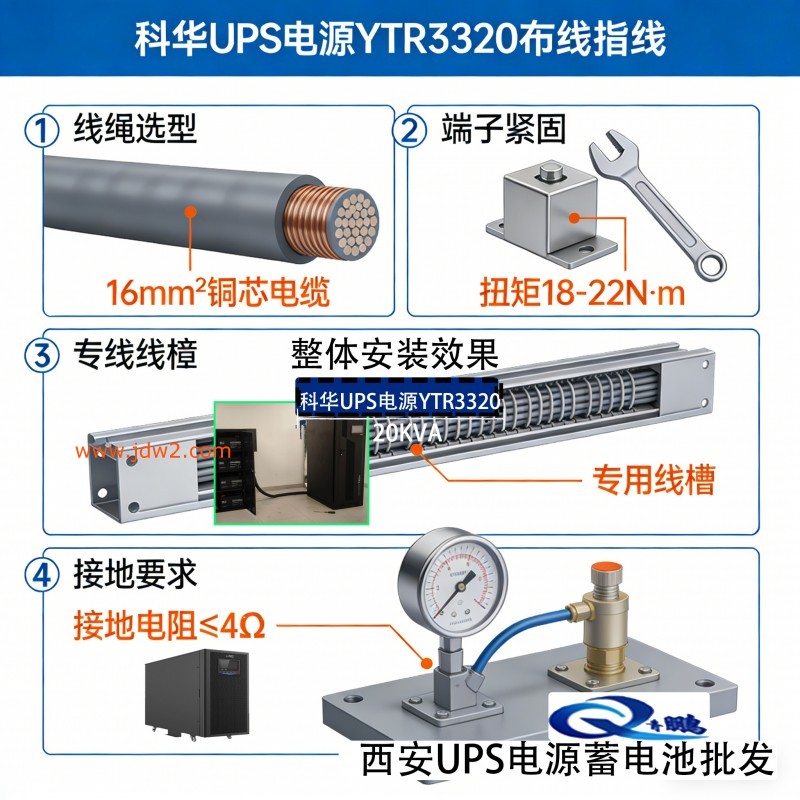

接下来就是核心的科华YTR3320 20KVA布线指南，这几点是避免发热安全隐患的关键，大家一定要记牢：
第一，线缆选型要“够粗够达标”。20KVA三相UPS的输入输出电流较大，线缆截面面积必须匹配。建议输入线缆选用4芯×16mm²+1芯×10mm²的铜芯电缆，输出线缆选用4芯×16mm²+1芯×10mm²的铜芯电缆，绝对不能用铝芯电缆或截面面积不足的线缆。铜芯电缆导电性好、电阻小，能有效减少电流通过时的发热，而铝芯电缆电阻大，长时间运行必然发烫。之前有个客户图便宜用了10mm²的铜芯线缆，结果运行3天就发热严重，换成16mm²的后立马恢复正常。
第二，接线端子要“拧紧接实”。接线时必须把线缆接头剥好，确保铜芯完全接入端子，再用扭矩扳手拧紧，扭矩控制在18-22N·m。接头接虚是发热的重灾区，电流通过松动的接头时会产生电火花，不仅发热严重，还可能引发短路。我们的技术人员上门安装时，都会用专业工具反复检查端子紧固度，这一步绝对不能省。
第三，布线路径要“规范不杂乱”。线缆要走专用线槽，避免与强电、弱电线路混合铺设，两者间距至少保持30cm以上，防止电磁干扰影响UPS运行稳定性。同时要避开高温区域（如车间锅炉、烤箱附近）和尖锐物体，防止线缆绝缘层被损坏导致短路。布线时还要预留一定冗余，方便后期维护，避免拉扯线缆导致接头松动。
第四，接地要“可靠达标”。科华YTR3320必须单独设置专用接地极，接地电阻≤4Ω，接地线选用16mm²的铜芯电缆。可靠的接地不仅能避免设备外壳带电引发触电事故，还能有效释放静电和浪涌电流，保护设备和人员安全。之前有个客户因为接地不达标，雷雨天气时UPS被浪涌击穿，直接损坏，损失了几万块。
讲完布线指南，再来说大家关心的断电续航配置方案。不同工业场景对续航的需求不同，结合科华YTR3320的功率特性，整理了三套适配的续航方案，覆盖30分钟、1小时、2小时需求：
第一套：30分钟应急续航方案。配置为科华YTR3320主机+10只12V100AH科华蓄电池（三组串联+一组备用，适配三相供电）。适合场景：工业车间辅助设备、小型数据中心备用电源，主要用于断电后快速停机、保存生产数据，避免设备空转损坏。比如车间的物料传输设备，30分钟续航足够操作人员完成停机流程，保护设备不受损伤。
第二套：1小时标准续航方案。配置为科华YTR3320主机+20只12V100AH科华蓄电池（六组串联+两组备用）。适合场景：中型生产线、大型仓储冷链系统，需要在断电后完成当前工序或等待应急发电启动。比如食品加工厂的冷链系统，1小时续航能确保冷冻食品不融化，给运维人员足够时间启动应急发电机。
第三套：2小时长续航方案。配置为科华YTR3320主机+40只12V100AH科华蓄电池（十二组串联+四组备用）。适合场景：核心工业生产线、医院重症监护室工业设备、大型数据中心核心服务器，对续航要求极高，需要长时间保障设备运行。比如汽车零部件加工厂的核心加工生产线，2小时续航能避免加工中的工件报废，减少重大生产损失。
光说理论不够有说服力，给大家分享两个西安本地的真实案例，看看规范布线+科华YTR3320的实际表现：
第一个案例：西安经开区某汽车零部件加工厂，之前采购了20KVA的其他品牌UPS，找非专业电工布线，结果运行一周就出现线缆发热、电压波动的问题，导致一批精密零部件加工报废，损失8万多。后来老板找到我，我给他们推荐了科华YTR3320，并安排专业技术人员上门按规范重新布线，同时配置了1小时续航方案。使用后半年多，再也没出现过发热和电压波动问题。上个月片区突发停电，UPS稳定运行58分钟，生产线顺利完成当前批次加工，没有造成任何损失。老板反馈：“专业布线+靠谱设备，真是双重保障，之前的亏没白吃！”
第二个案例：西安灞桥区某大型仓储物流公司，仓库冷链系统需要20KVA UPS保障供电，之前自己布线后，每到高温天线缆就发热，担心引发火灾不敢全力运行。我们上门勘测后，发现是线缆截面面积不足+接地不达标导致的。随后给他们更换了科华YTR3320，按规范选用16mm²铜芯线缆，重新梳理布线路径并做好接地，配置了2小时续航方案。去年夏天西安高温，UPS全天满负荷运行，线缆温度始终正常，冷链系统稳定运行。冬天突发停电1小时20分钟，UPS完美支撑冷链系统，货物没有任何损坏。
这两个案例充分说明，大功率UPS电源“三分设备，七分布线”，选对科华YTR3320这种靠谱设备的同时，规范布线才能彻底避开发热安全隐患。除了汽车零部件加工和仓储物流，科华YTR3320还适用于电子制造、食品加工、医疗工业、数据中心等多种工业场景。不管你是新建生产线需要配置UPS，还是旧设备改造需要解决布线问题，都可以告诉我你的具体需求——比如负载总功率、使用场景、续航要求，我都会给你精准匹配方案。
作为西安本地的UPS电源蓄电池批发商，我们的核心优势就是“设备靠谱+服务专业”：第一，正品保障，科华全系列产品厂家直供，假一赔十，支持官网验证；第二，专业布线+安装，我们的技术人员都有5年以上工业UPS布线安装经验，能按科华规范标准完成布线、调试，确保设备安全稳定运行；第三，本地售后，2小时内上门响应，不管是布线问题还是设备故障，都能快速解决，不耽误生产；第四，价格优惠，无中间环节，批发价直达，批量采购更划算。
可能还有工业用户担心：“我们车间环境复杂，不知道布线方案怎么设计？”完全不用愁！我从事工业UPS行业8年，接触过各种复杂场景，只要你联系我，我会安排专业技术人员免费上门勘测，根据车间布局、负载情况、环境温度等实际因素，设计专属的布线+续航方案，确保方案合规、安全、实用。
最后提醒大家：工业用电安全无小事，20KVA UPS布线绝对不能马虎。选科华YTR3320，再配合规范的布线方案，既能发挥设备的强大性能，又能彻底避开发热安全隐患，让生产更安心。如果你有UPS采购、布线设计、续航配置的需求，随时联系我——西安青鹏UPS电源蓄电池批发刘元。我会用专业的服务帮你避开所有坑，让你用上靠谱、安全、省心的工业UPS电源！
最后总结科华YTR3320核心亮点+布线关键：1. 20KVA大功率，18000W额定输出，适配多种工业负载；2. 三相在线式双变换，电力稳定纯净，保护精密设备；3. 多重安全防护，配合规范布线双重保障；4. 布线关键：16mm²铜芯线缆、端子拧紧、规范路径、可靠接地；5. 支持30分钟、1小时、2小时续航方案定制，适配不同需求。
